Enolgas Valvole Gas Valvole Presa Pressione

Valvole gas con presa pressione Top Test

Per un uso della valvola limitato all’utente interessato

La serie Toptest, valvole gas con presa di pressione, viene progettata a seguito della entrata in vigore della norma Uni CIG  7129 del 2008 la quale richiede l’utilizzo della valvola gas limitata esclusivamente all’utente interessato. A tale scopo, se necessario, si ritengono idonei rubinetti con chiavi, nicchie ed armadietti con chiave ad uso esclusivo, altri dispositivi similari.
La gamma di valvole gas appartenenti alla serie Toptest prevede diverse combinazioni: dritte, a squadra e con attacco contatore.  Tutti i modelli sono dotati di presa pressione per la prova dell’impianto oltre alla chiusura con serratura di morosità.
La presa pressione deve essere posizionata a valle dell’otturatore rispetto al senso di flusso dell’impianto.
Le valvole Toptest fornite da Enolgas ove corredate da tappo con guarnizione, sono montate e testate relativamente alla tenuta dello stesso, pertanto si declina ogni responsabilità per uso improprio da parte di terzi.

Le valvole a sfera Toptest sono per gas combustibili a passaggio totale con presa pressione e con estremità filettate UNI EN 10226.
Sono adatte a tutti i tipi di gas (città, metano e gas liquidi) oltre a impianti di distribuzione acqua calda e fredda e aria compressa.
Le valvole a sfera per gas della serie TOPTEST sono approvate a norma EN 331

Specifiche materiali

Approvata EN 331

Enolgas Top Test caratteristiche



PARTICOLARI

MATERIALI

DESCRIZIONE

 1CORPOCW 617 N UNI EN 12165STAMPATO DA BARRA, NICHELATO
 2MANICOTTOCW 617 N UNI EN 12165STAMPATO DA BARRA, NICHELATO
 3

SFERA

CW 614 N UNI EN 12164DA BARRA, NICHEL-CROMATA
 4SEDI LATERALIP.T.F.E.VERGINE
 5PERNOCW 614 N UNI EN 12164DA BARRA
 6ANELLO ANTIFRIZIONEP.T.F.E.VERGINE
 7O-RINGSELASTOMEROADATTO ALL’USO PER GAS A NORMA EN549
 8LEVAACCIAIO ZINCATOPLASTIFICATA IN P.V.C.
  FARFALLA O LEVAAL UNI5076VERNICIATA
 9DADO AUTO-BLOCCANTE8G STEELZINCATO
 10TAPPOCW 614 N UNI EN 12164STAMPATO DA BARRA




Caratteristiche

APPROVAZIONI INTERNAZIONALILe valvole a sfera per gas della serie TOP TEST sono approvate a norma EN 331. Hanno ottenuto approvazioni ufficiali per l’utilizzo con gas in vari paesi.
FILETTATUREEstremità filettate UNI EN 10226.
IMPIEGHI

Gas combustibili:

  • gas di città (1^ famiglia)
  • gas metano (2^ famiglia)
  • gas liquidi (3^ famiglia).

Le valvole a sfera TOP TEST sono anche adatte per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale.

PRESSIONE DI ESERCIZIOPer gas combustibili 5 MOP. Per altri usi da PN 40 (1/2”) a PN 30 (2”).Vedere diagramma pressione/temperatura. Le prove di tenuta sono in accordo con la norma UNI EN 331.
LIMITI DI TEMPERATURAPer gas combustibili da -20°C a +60°C.
Per altri usi da -20°C a +100°C con tappo.
Vedere diagramma pressione/temperatura.



Enolgas Top Test caratteristiche

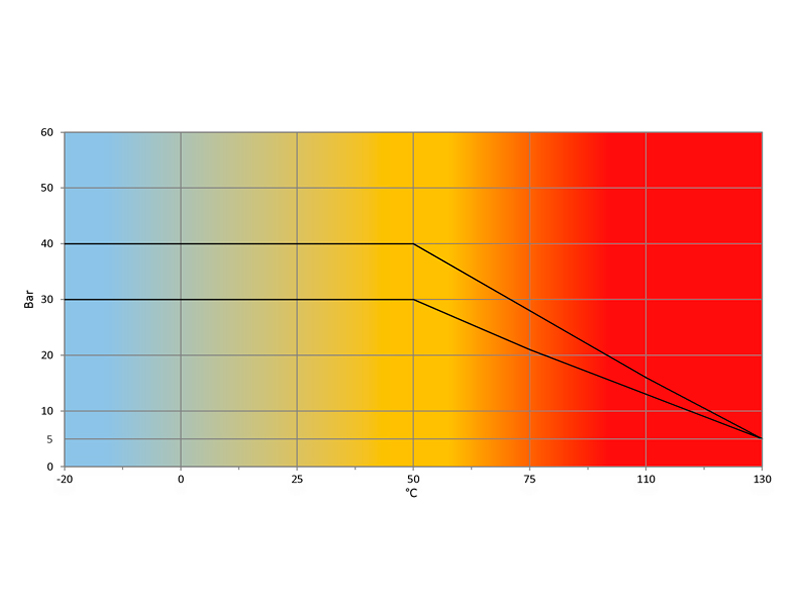

Diagramma pressione/temperatura
(prova eseguita con acqua)

Enolgas Top Test caratteristiche

Diagramma perdite di carico
(prova eseguita con acqua)

Enolgas Top Test caratteristiche

Diagramma perdite di carico
(prova eseguita con aria)

IMPORTANTE
La presa di pressione deve essere posizionata a valle dell’otturatore rispetto al senso di flusso dell’impianto.
Le valvole fornite da Enolgas ove corredate da tappo con guarnizione, sono montate e testate relativamente alla tenuta dello stesso, pertanto si declina ogni responsabilità per uso improprio da parte di terzi.

Download
Top Test 1.44 MB
  • S.1431

    TOP TEST

    Valvola a sfera femmina/femmina per gas combustibili con leva acciaio, nichelata, con presa di pressione da 1/4”.

    EAC
    Bureau Veritas
    ICIM
  • S.1432

    TOP TEST

    Valvola a sfera femmina/maschio per gas combustibili con leva acciaio, nichelata, con presa di pressione da 1/4”.

    EAC
    Bureau Veritas
    ICIM
  • S.1437

    TOP TEST

    Valvola a sfera femmina/femmina per gas combustibili con farfalla gialla, nichelata, con presa di pressione da 1/4”.

    EAC
    ICIM
  • S.1438

    TOP TEST

    Valvola a sfera femmina/maschio per gas combustibili con farfalla gialla, nichelata, con presa di pressione da 1/4”.

    EAC
    ICIM
  • S.1461

    TOP TEST

    Valvola a sfera per gas combustibili f/f con serratura di morosità e presa pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.1462

    TOP TEST

    Valvola a sfera per gas combustibili m/f con serratura di morosità e presa pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.1464

    TOP TEST

    Valvola a sfera per gas combustibili f/girello con presa di pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.1466

    TOP TEST

    Valvola a sfera per gas combustibili f/girello con serratura di morosità con presa di pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.3151

    TOP TEST

    Valvola a sfera f/f a squadra per gas combustibili con serratura di morosità e presa di pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.1488

    TOP TEST

    Valvola a sfera f/girello curva per gas con serratura di morosità e presa di pressione da 1/4”.

    EAC
    ICIM
  • S.1485

    TOP TEST

    Valvola a sfera femmina/girello curva per gas combustibili senza serratura di morosità e con presa di pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.3280

    TOP TEST

    Valvola a sfera femmina/femmina con curva orientabile, serratura di morosità e presa pressione.

    EAC
    ICIM
  • S.1486

    TOP TEST

    Valvola a sfera femmina/femmina curva per gas combustibili senza serratura con presa di pressione da 1/4”, nichelata.

    EAC
    ICIM
  • S.1474

    TOP TEST

    Valvola a sfera f/f curva per gas con serratura di morosità e presa di pressione da 1/4”.

    EAC
    ICIM
  • R.0633

    TOP TEST

    Cannotto maschio/femmina con presa da 1/4”.
